Mesin adalah alat mekanik atau elektrik yang mengirim atau mengubah energi untuk menghasilkan produk tertemtu, atau bahasa sederhananya adalah alat untuk membantu mempermudah pekerjaan manusia.
Jenis-jenis mesin umum yaitu :
- Mesin bor
- Mesin bubut
- Mesin frais
- Mesin sekrap
1. Mesin bor
Definisi dan fungsi mesin bor
Mesin bor adalah suatu jenis mesin gerakanya memutarkan alat pemotong
yang arah pemakanan mata bor hanya pada sumbu mesin tersebut (pengerjaan
pelubangan). Sedangkan Pengeboran adalah operasi menghasilkan lubang
berbentuk bulat dalam lembaran-kerja dengan menggunakan pemotong berputar
yang disebut bor dan memiliki fungsi untuk Membuat lubang, Membuat lobang
bertingkatm, Membesarkan lobang, Chamfer.
Jenis-jenis mesin bor
Mesin bor meja adalah mesin bor yang diletakkan diatas meja. Mesin ini
digunakan untuk membuat lobang benda kerja dengan diameter kecil (terbatas
sampai dengan diameter 16 mm). Prinsip kerja mesin bor meja adalah putaran
motor listrik diteruskan ke poros mesin sehingga poros berputar. Selanjutnya
poros berputar yang sekaligus sebagai pemegang mata bor dapat digerakkan naik
turun dengan bantuan roda gigi lurus dan gigi rack yang dapat mengatur tekanan
pemakanan saat pengeboran.
Mesin bor lantai adalah mesin bor yang dipasang pada lantai. Mesin bor
lantai disebut juga mesin bor kolom. Jenis lain mesin bor lantai ini adalah mesin
bor yang mejanya disangga dengan batang pendukung. Mesin bor jenis ini
biasanya dirancang untuk pengeboran benda-benda kerja yang besar dan berat.
Mesin bor radial khusus dirancang untuk pengeboran benda-benda kerja
yang besar dan berat. Mesin ini langsung dipasang pada lantai, sedangkan meja
mesin telah terpasang secara permanen pada landasan atau alas mesin.
Mesin bor koordinat pada dasarnya sama prinsipnya dengan mesin bor
sebelumnya. Perbedaannya terdapat pada sistem pengaturan posisi pengeboran.
Mesin bor koordinat digunakan untuk membuat/membesarkan lobang dengan
jarak titik pusat dan diameter lobang antara masing-masingnya memiliki ukuran
dan ketelitian yang tinggi. Untuk mendapatkan ukuran ketelitian yang tinggi
tersebut digunakan meja kombinasi yang dapat diatur dalam arah memanjang dan
arah melintang dengan bantuan sistem optik. Ketelitian dan ketepatan ukuran
dengan sisitem optik dapat diatur sampai mencapai toleransi 0,001 mm.
Bagian-bagian mesin bor
Cekam bor digunakan untuk memegang mata bor bertangkai silindris.
Biasanya cekam ini mempunyai 2 atau 3 rahang penjepit. Ukuran cekam bor
ditunjukkan oleh diameter terbesar dari mata bor yang dapat dijepit.
- Sarung pengurung/sarung tirus
Mata bor yang bertangkai tirus dapat dipegang oleh sarung pengurung
yang berlobang tirus. Oleh karena tangkai dan sarung berbentuk tirus, maka pada
saat mata bor ditekan, ia akan saling mengunci.
Lobang dan tangkai tirus dibuat menurut tirus morse, yaitu ketrirusan
menurut standar internasional.
Base adalah penopang dari seluruh komponen mesin bor. Letak base berada paling bawah. Pemasangan base harus kuat karna akan berpengaruh terhadap keakuratan pengeboran.
Column atau tiang digunakan sebagai penyangga ketika proses pengeboran. Bagian ini berbentuk silinder yang memiliki alur atau rel yang berguna untuk jalur vertikal dari meja.
Meja dipakai untuk meletakkan benda yang akan di bor. Meja kerja bisa disesuaikan secara vertikal suapaya bisa mengakomodasi ketinggian pekerjaan yang berbeda dan dapat berputar ke kiri serta ke kanan dengan sumbu poros pada ujung yang menempel di tiang. Pada bagian ini dilengkapi dengan pengunci atau table clamp yang berguna untuk menjaga meja supaya sesuai dengan posisi yang diinginkan.
Mata bor digunakan unuk membuat lubang. Mata bor yang kerap digunakan ialah mata bor spiral sebab daya hantar mata bor spiral sangat baik, serta bidang potongnya bisa diasah tanpa harus mengubah diameter bor.
Bagian yang menggerakkan chuck atau pencekam, yang memegang atau mencekam bor.
Bagian ini merupakan rumah dari konstruksi spindle yang digerakkan oleh motor dengan sambungan berupa belt dan diatur oleh drill feed handle.
Drill feed handle berfungsi untuk menurunkan atau menekankan spindle dan mata bor ke benda kerja.
Penggerak paling utama mesin bor ialah motor listrik. Untuk kelengkapannya dimulai dari kabel power, kabel penghubung, lampu indikator, serta saklar.
Pemegang dan penjepit benda kerja
Beberapa alat yang digunakan untuk menjepit benda kerja pada mesin bor adalah:
Ragum digunakan pada meja mesin bor untuk memegang dan mendukung benda kerja yang akan dibor.
Paralel adalah sepasang batang lurus yang dikerjakan dengan pemesinan presisi. Paralel digunakan untuk menaikkan benda kerja agar operator dapat membuat lubang bor tembus pada benda kerja tanpa menimbulkan kerusakan/cacat pada ragum atau meja mesin bor.
Pelat siku banyak digunakan untuk memegang benda kerja. Alat ini dilengkapi dengan lubang-lubang alur paralel untuk menempatkan baut T.
Meja mesin bor pada umumnya telah dilengkapi dengan alur T (T-slots) sehingga Baut T akan dapat dimasukkan untuk mengencangkan benda kerja atau alat pemegang benda kerja pada meja (contohnya ragum). Baut T harus mempunyai kepala baut yang kuat agar dapat dipasang pas dengan alur T pada meja.
- Blok Bertingkat (Step Block)
Untuk dapat memegang dengan benar bentuk tertentu dari benda kerja, biasanya digunakan blok bertingkat yang digabung dengan pelat pita (strap).
- Ulir sekrup Jack (Jackscrew)
Ulir sekrup Jack adalah alat pendukung benda yang dapat disetel dan berfungsi layaknya dongkrak. Digunakan apabila memerlukan banyak penyetelan yang berbeda-beda pada mesin bor.
Blok V digunakan untuk memegang benda kerja berbentuk bundar. Diameter benda kerja menentukan ukuran dari Blok V yang digunakan. Beberapa Blok V dilengkapi dengan Klem berbentuk U untuk memegang benda kerja dengan aman.

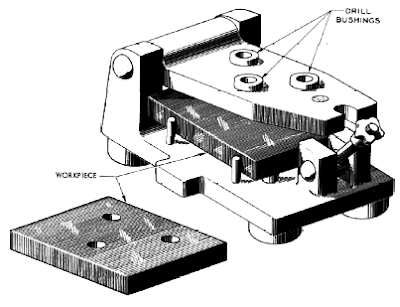

Jig dari mesin bor (drill jig) digunakan apabila beberapa komponen akan dibor dengan proses yang sama. Dengan bantuan jig, masing-masing lubang bor pada tiap komponen akan terletak pada lokasi yang sama. Jig biasanya digunakan pada komponen yang diproduksi massal sehingga setiap komponen dapat saling digantikan dengan komponen yang lain dan juga dapat mempermudah setiap proses pengerjaan.
Pencekaman benda kerja biasanya menggunakan penggabungan dari alat-alat di atas. Seperti contoh pada gambar berikut, untuk memegang benda kerja poros yang bundar diperlukan Blok V, Blok bertingkat, Baut T dan Strap. Dengan begitu benda kerja akan dapat dibor dengan aman dan presisi. Contoh lain adalah penggunaan plat siku, Klem C dan strap seperti pada gambar berikut:
Pengoperasian mesin bor
Mesin bor (drilling machine) umum digunakan untuk membuat lubang pada benda kerja. Agar mendapatkan hasil benda kerja yang baik dan sesuai dengan standar, maka perlu dilaksanakan urutan proses pengerjaan benda dalam mesin bor tersebut. Proses ini meliputi tata letak (layout), pemilihan mata bor (drill), penyesuaian pemegangnya, pencekaman benda kerja dan perlengkapannya. Tata letak perlu dilakukan secara cermat dan hati-hati dalam menentukan lokasi lubang yang akan dibor, Alat yang digunakan untuk menentukan lokasi adalah: Penggores (scriber), penitik (punch) dan, penggaris siku dan alat bantu lainnya.
Macam-macam mata bor dan pemegangnya
Mata bor yang digunakan disesuaikan dengan bentuk yang diinginkan. Secara umum terdapat twist drill, bor senter, reamer untuk melebarkan lubang sampai ukuran yang teliti, konterbor (counterbore), kontersing (countersink), spot face, boring dan tap.
Pemegang mata bor menyesuaikan dengan bentuk dari tangkai mata bor. Mata bor dengan tangkai lurus biasanya berdiameter kecil (kurang dari ½”), digunakan pada mesin bor yang posisinya dapat disesuaikan. Mata bor bertangkai tirus dijepit dengan menggunakan alat pemegang yang mempunyai lubang tirus dan dimasukkan langsung ke dalam poros mesin bor. Alat pemegang ini akan terletak segaris dengan sumbu poros pada mesin bor. Apabila lubang pada poros spindle terlalu besar untuk tangkai tirus, maka solusinya menggunakan suatu sarung. Namun apabila lubang spindle ini terlalu sempit, maka solusinya menggunakan soket untuk menempatkan mata bor, kemudian soket ini dijepit pada poros spindle.
Benda kerja yang dikerjakan perlu dijepit dan didukung oleh alat pemegang yang benar, dengan cara yang tepat pula. Jika benda kerja yang tidak dicekam dengan baik pada alat penjepit dapat mengakibatkan kecelakaan kerja dan memberikan hasil akhir produk yang buruk dan tidak memenuhi standar.
Mata pemotong
Mata potong terdiri dari dua bagian, yaitu bibir pemotong dan sisi
pemotong. Bibir pemotong mata bor terdapat dua buah yang terletak antara dua
sisi pemotong yang saling berhadapan. Kedua sisi pemotongan ini diasah hingga
membentuk sudut yang bervariasi sesuai dengan bahan yang di bor.
Kecepatan potong pengeboran
Kecepatan potong ditentukan dalam satuan panjang yang dihitung
berdasarkan putaran mesin per menit. Atau secara defenitif dapat dikatakan bahwa
kecepatan potong adalah panjangnya bram yang terpotong per satuan waktu.
Setiap jenis logam mempunyai harga kecepatan potong tertentu dan
berbeda-beda. Dalam pengeboran putaran mesin perlu disesuaikan dengan
kecepatan potong logam. Bila kecepatan potongnya tidak tepat, mata bor cepat
panas dan akibatnya mata bor cepat tumpul atau bisa patah.
Untuk mendapatkan putara mesin bor per menit ditentukan berdasarkan
keliling mata bor dalam satuan panjang . Kemudian kecepatan potong dalam
meter per menit dirubah menjadi milimeter per menit dengan perkalian 1000.
akhirnya akan diperoleh kecepatan potong pengeboran dalam harga milimeter per
menit.
Dalam satu putaran penuh, bibir mata bor (Pe) akan menjalani jarak
sepanjang garis lingkaran (U).
Dimana:
U = Keliling bibir mata potong bor
D = Diameter mata bor
P = 3.1
Jarak keliling pemotongan mata bor tergantung pada diameter mata bor.
Waktu pemotongan juga menentukan kecepatan pemotongan. Oleh karena itu
jarak yang ditempuh oleh bibir pemotong mata bor harus sesuai dengan kecepatan
putar mata bor. Berdasarkan hal tersebut maka jarak keliling bibir pemotongan
mata bor (U) selama n putaran per menit dapat dihitung dengan rumus:
U = p x d x n
Dimana:
U = keliling bibir potong mata bor
D = Diameter mata bor
N = putaran mata bor per menit
Biasanya kecepatan potong dilambangkan dengan huruf V dalam satuan
meter per menit. Jarak keliling yang ditempuh mata bor adalah sama dengan jarak
atau panjangnya bram yang terpotong dalam satuan panjang per satuan waktu.
Berdasarkan hal tersebut maka jarak keliling yang ditempuh mata potong
bor (U) sama dengan panjangnya bram terpotong dalam satuan meter per menit.
Berarti kecepatan potong sama dengan jarak keliling pemotongan mata bor.
Maka:
V = U
V= p x d x n (m/menit)
Pemakanan pengeboran
Pemakanan adalah jarak perpindahan mata potong bor ke dalam
lobang/benda kerja dalam satu kali putaran mata bor. Besarnya pemakanan dalam
pengeboran dipilih berdasarkan jarak pergeseran mata bor dalam satu putaran,
sesuai dengan yang diinginkan. Pemakanan juga tergantung pada bahan yang akan dibor, kualitas lubang
yang dibuat, kekuatan mesin yang ditentukan berdasarkan diameter mata bor.
2. Mesin bubut
Prinsip kerja mesin bubut adalah benda kerja yang berputar, sedangkan
pisau bubut bergerak memanjang dan melintang. Dari kerja ini dihasilkan sayatan dan
benda kerja yang umumnya simetris.
Pekerjaan-pekerjaan yang umumnya dikerjakan oleh mesin bubut antara
lain:
- Membubut luar
- Membubut dalam
- Membubut tirus
- Membubut permukaan
- Memotong
- Membuat ulir
Pada gambar dibawah ini dapat dilihat bentuk-bentuk benda kerja yang dibuat oleh mesin bubut tersebut. Meskipun ada juga kemampuan-kemampuan lain yang
dapat dikerjakan oleh mesin tersebut.
Bagian-bagian mesin bubut
Bagian-bagian mesin bubut yang umum diketahui antara lain :
Jenis ini mempunyai kepala tetap berisi roda gigi dan mendapatkan daya dari motor yang disambungkan
dengan sabuk V.
Pengendali pada kepala tetap bisa mengatur kecepatan sampai 27
variasi kecepatan. Ekor tetap bisa distel sepanjang bangku untuk menampung panjang
stok yang berbeda-beda. Pergerakannya diatur dengan penyetel roda
dan dilengkapi dengan ulir pengencang pada dasarnya untuk
menyetel kelurusan dan untuk pembubutan tirus. Sekrup pengarah adalah poros panjang berulir yang terletak agak
dibawah dan sejajar dengan bangku, memanjang dari kepala tetap
sampai ekor tetap. Dihubungkan dengan roda gigi pada kepala tetap
dan putarannya bisa dibalik. Dipasang ke kereta luncur dan bisa
dipasang atau dilepas dari kereta luncur selama operasi. Ulir
pengarah hanya untuk membuat ulir saja dan bisa dilepas kalau tidak
dipakai. Batang hantaran terletak dibawah ulir pengarah yang berfungsi untuk
menyalurkan daya dari kotak pengubah cepat (quick change box)
untuk menggerakkan mekanisme apron dalam arah melintang atau
memanjang. Kereta luncur terdiri dari perletakan majemuk, sadel pahat dan apron.
Konstruksinya kaku karena harus menyangga dan memandu pahat
pemotong. Dilengkapi dengan dua hantaran tangan untuk memandu
pahat dalam arah menyilang. Roda tangan yang atas mengendalikan
gerakan perletakan majemuk dan roda tangan dibawah untuk
menggerakkan kereta luncur sepanjang landasan. Apron yang terletak pada kereta luncur berisi kendali, roda gigi dan
mekanisme lain untuk menghantar kereta luncur baik dengan tangan
atau dengan daya.
Ukuran mesin bubut
Ukuran Mesin bubut dinyatakan dalam diameter benda kerja
yang dapat diputar, sehingga sebuah mesin bubut 400 mm
mempunyai arti mesin bisa mengerjakan benda kerja sampai diameter 400 mm. Ukuran kedua yang diperlukan dari sebuah mesin bubut
adalah panjang benda kerja. Beberapa pabrik menyatakan dalam
panjang maksimum benda kerja diantara kedua pusat mesin bubut,
sedangkan sebagaian pabrik lain menyatakan dalam panjang bangku.
Ada beberapa variasi dalam jenis mesin bubut dan variasi dalam
desainnya tersebut tergantung pada jenis produksi atau jenis benda
kerja.
- Pembubut Kecepatan (speed lathe)
adalah mesin bubut yang
mempunyai konstruksi sederhana dan terdiri dari bangku, kepala
tetap, ekor tetap dan peluncur yang dapat distel untuk mendukung
pahat. Digunakan untuk pemahatan tangan dan kerja ringan maka
bubut dioperasikan pada kecepatan tinggi. Mesin jenis ini biasanya
dipakai untuk membubut kayu, atau untuk membuat pusat pada
silinder logam sebelum dikerjakan lebih lanjut oleh mesin bubut mesin.
adalah mesin bubut kecil yang terpasang pada
bangku kerja. Disainnya mempunyai kesamaan dengan mesin bubut
kecepatan atau mesin hanya berbeda dalam ukuran dan
pemasangannya. Dibuat untuk benda kecil dan mempunyai kapasitas
ayunan maksimum sebesar 250 mm pada pelat muka.
adalah mesin bubut untuk pembuatan
perkakas kecil, alat ukur, die dan komponen presisi lainnya. Mesin ini dilengkapi dengan segala perlengkapan yang diperlukan untuk
membuat pekerjaan perkakas yang teliti.
Operasi mesin bubut
Operasi pada mesin bubut ada beraneka ragam :
- pembubutan
- pengeboran
- pengerjaan tepi
- penguliran
- pembubutan tirus
- Penggurdian
- Meluaskan lubang
Pembubutan silindris
Benda disangga diantara kedua pusatnya. Hal ini ditunjukkan pada
gambar A.
Pengerjaan tepi (facing)
Pengerjaan tepi adalah apabila permukaan harus dipotong pada
pembubut. Benda kerja biasanya dipegang pada plat muka atau
dalam pencekam seperti gambar B. Tetapi bisa juga pengerjaan tepi dilakukan dengan benda kerja diantara kedua pusatnya. Karena
pemotongan tegak lurus terhadap sumbu putaran maka kereta luncur
harus dikunci pada bangku pembubut untuk mencegah gerakan
aksial.
Pembubutan tirus
Pembubutan tirus adalah pembuatan benda kerja yang berbentuk konis. Bentuk konis yaitu besarnya diameter ujung yang satu dengan diameter ujung lainnya dari suatu poros memiliki ukuran yang berbeda secara berurutan dan beraturan. Pembubutan
ini menghasilkan pembubutan poros tirus dengan sudut kemiringan tertentu. Ada
tiga cara membubut tirus yang dapat dilakukan, yaitu:
- Pergerseran kepala
lepas (tail stock) dalam arah melintang dengan jarak tertentu
- Memutar
posisi eretan atas (perletakan majemuk) sebesar derajat tertentu
- Menggunakan perlengkapan khusus untuk pembuatan bentuk tirus atau disebut
tapper attachment.
Proses
pembubutan dilakukan sebagaimana pembubutan lurus/rata, akan tetapi benda
kerja dijepit menggunakan 2 center. Benda kerja dijepit antara senter kepala
lepas (tail stock) dan senter kepala tetap (head stock}. Apabila kepala lepas
digeser tegak lurus terhadap sumbu utama mesin bubut (spindle), maka akan
terjadi sebuah kerucut/konis pada pembubutan sepanjang benda kerja.
Cara
membubut tirus yang kedua adalah dengan memutar posisi eretan atas. Proses
pembubutan dipersiapkan dengan memutar dudukan eretan atas mengelilingi sumbu
tegak lurus sebesar sudut tertentu yang diinginkan terhadap sumbu benda kerja.
Benda kerja dicekam pada kepala tetap seperti pada pembubutan lurus/rata,
kemudian penyayatan terhadap benda kerja dilakukan dengan menggerakan eretan
atas.
Cara
membubut tirus yang ketiga adalah menggunakan alat bantu tapper attachment.
Pembubutan tirus cara ini dilakukan dengan memasang tapper attachment atau
kadang disebut juga mistar konus. Tapper attachment dipasang pada sisi belakang
bangku mesin bubut berupa sebuah rel penuntun yang dihubungkan dengan eretan
lintang yang dapat diatur sudut kemiringannya sesuai dengan tirus yang
diinginkan.
Benda
kerja dicekam secara normal pada senter kepala tetap seperti pada pembubutan
lurus. Setting pahat dilakukan dengan cara mendekatkan pahat bubut ke benda
kerja dengan memutar eretan atas. Selanjutnya mur pada poros ulir eretan
lintang tersebut dikencangkan pada badan luncur mistar penuntun tapper
attachment dengan sekrup. Apabila pembubutan dilakukan secara otomatis, maka
badan luncur akan bergerak sepanjang mistar penuntun tersebut dan memaksa
eretan lintang bergerak sesuai dengan sudut tirus yang diinginkan.
Memotong
ulir
Biasanya
pembuatan ulir dengan mesin bubut dilakukan apabila hanya sedikit ulir yang
harus dibuat atau dibuat bentuk khusus. Bentuk ulir didapatkan dengan
menggerinda pahat menjadi bentuk yang sesuai dengan menggunakan gage atau plat
pola. Gambar dibawah memperlihatkan sebuah pahat untuk memotong ulir -V 60
derjat dan gage yang digunakan untuk memeriksa sudut pahat. Gage ini disebut
gage senter sebab juga bisa digunakan sebagai gage penyenter mesin bubut.
Pemotong berbentuk khusus bisa juga digunakan untuk memotong ulir.
Dalam
mengunci pahat untuk ulir-V, terdapat dua metode hantaran pahat. Pahat dapat
dihantarkan lurus kedalam benda kerja, ulir terbentuk karena serangkaian
potongan ringan seperti pada gambar A. Metode pemotongan ini baik digunakan
untuk pemotongan besi cor atau kuningan. Metode kedua adalah dengan menghantar
pahat pada suatu sudut seperti gambar B dan D. Metode ini digunakan untuk
membuat ulir pada bahan baja. Pahat diputar sebesar 29 derajat dan pahat
dihantar ke benda kerja sehingga seluruh pemotongan dilakukan pada sisi kiri
dari pahat.
Parameter proses pemesinan mesin bubut
Cutting Speed ialah kecepatan potong
(mm/min).
ν = π.d.n / 1000
Ketarangan :
d : diameter benda kerja
n : putaran poros utama (benda kerja)
ν f = f
. n
Keterangan :
f : gerak makan (mm)
n : putaran poros utama (benda kerja)
Material Removal Rate ialah Laju penghasil
geram ( cm3/min)
Z = f . a . ν f
Keterangan :
f : gerak makan (mm)
a : kedalaman potong (mm)
ν f : kecepatan makan (mm/min)
Cutting time ialah waktu pemotongan
tc = lt
/ ν f
Keterangan :
lt : panjang permesinan
ν f : kecepatan makan (mm/min)
Keterangan :
D = diameter awal
pembubutan (mm)
d = diameter akhir
pembubutan (mm)
Menggunakan Pahat Rata Pada Mesin Bubut
Pahat bubut digunakan sebagai
alat potong pada mesin bubut untuk menyayat benda kerja menjadi bentuk yang
diinginkan. Pahat bubut harus disesuaikan dengan jenis pekerjaan dan jenis
bahan benda kerja yang akan dibubut. Material dari pahat bubut harus mempunyai
sifat keras, ulet, tahan panas, dan ekonomis. Beberapa material pahat bubut
yang paling sering digunakan adalah baja perkakas, baja Paduan (Alloy tool
steel) termasuk didalamnya HSS, Cemented carbide, Diamond Tips dan ceramics.
Pahat bubut harus digerinda untuk mengasah sisi potong dengan tujuan supaya
sisi potong mempunyai bentuk dan lokasi yang benar terhadap tangkainya dan juga
dapat menghasilkan beberapa permukaan yang meliputi permukaan atas, sisi dan
muka. Selain itu bentuk dari sisi potong harus menusuk benda kerja secara
efisien dalam penyayatan logam. Pahat bubut yang digerinda akan menghasilkan
beberapa permukaan. Permukaan ini meliputi permukaan atas, sisi, dan muka.
Permukaan ujung yang merupakan sisi potong didapatkan dari pertemuan ketiga
permukaan tersebut dan radius G. Permukaan-permukaan ini perlu diketahui untuk
mengasah pahat dengan sudut yang sesuai dengan pekerjaan yang diinginkan.
Fungsi sudut pahat
Terdapat 6 sudut utama dalam menggunakan pahat bubut. Sudut-sudut tersebut adalah:
- Sudut Rake Sisi (Side Rake Angle)
Sudut ini menunjukkan permukaan bagian atas yang digerinda miring dan membentuk sudut terhadap permukaan potong sisi. Sudut ini ditunjukkan oleh sudut A pada gambar diatas. Sudut rake menentukan sudut ketika tatal meninggalkan benda kerja dalam arah menjauhi permukaan potong sisi.
- Sudut Rake Belakang (Back Rake Angle)
Sudut ini menunjukkan permukaan atas yang digerinda miring dan membentuk sudut terhadap permukaan ujung. Sudut ini diperlihatkan pada gambar diatas sebagai sudut B. Besar sudut ini mempengaruhi tatal meninggalkan benda kerja dalam arah menjauhi permukaan ujung. Fungsi utama dari Sudut Rake adalah mengarahkan aliran tatal dan mengatur gaya potong. Gaya potong harus didistribusikan secara merata pada masing-masing permukaan sisi dan permukaan depan.
- Sudut Bebas Sisi (Side Clearance Angle)
Sudut ini menunjukkan permukaan samping yang digerinda miring dengan membentuk sudut terhadap permukaan sisi potong. Sudut ini diperlihatkan pada gambar diatas sebagai sudut C. Bebas sisi ini mengkonsentrasikan gaya tusuk yang timbul pada suatu daerah kecil di dekat permukaan sisi potong.
- Sudut Bebas Muka (Front Clearance Angle)
Sudut ini menunjukkan permukaan depan dari pahat yang digerinda miring dengan membentuk sudut terhadap permukaan ujung. Bebas muka mengkonsentrasikan gaya tusuk yang timbul di daerah ujung (nose) pada permukaan depan. Sudut ini ditunjukkan oleh sudut F pada gambar diatas.
- Sudut Sisi Potong Samping (Side Cutting Edge Angle)
Sudut ini menunjukkan permukaan samping yang digerinda miring dengan membentuk sudut terhadap permukaan sisi dari pahat. Sudut ini diperlihatkan pada gambar diatas sebagai sudut D. Sudut Sisi Potong Samping membentuk sisi potong (cutting edge) dalam hubungannya dengan tangkai (shank) pahat.
- Sudut Sisi Potong Depan (End Cutting Edge Angle)
Sudut ini menunjukkan permukaan depan yang digerinda miring dari ujung membentuk sudut terhadap sisi tangkai bagian bawah. Sudut ini membentuk sudut sisi potong dengan benda kerja. Sudut Sisi Potong ini mempunyai fungsi untuk menusuk benda kerja dengan beban mula yang dijauhkan dari ujung pahat, yang merupakan bagian paling lemah pada pahat. Sudut ini secara bertahap melepaskan beban pada pahat ketika dilakukan proses pemakanan.
Pemegang Pahat Bubut
Pahat bubut yang biasa digunakan berbentuk kotak dan dicekam pada pemegang pahat standar (gambar 4.a). Pemegang pahat (toolholder) dibuat dalam berbagai tipe dan bentuk dengan tujuan untuk memenuhi operasi pemesinan yang berbeda-beda. Secara umum, toolholder pada dibagi menjadi 3 jenis yaitu pemegang pahat kiri, pemegang pahat kanan, dan pemegang pahat rata. Pemegang pahat ini mempunyai lubang berbentuk persegi empat untuk menempatkan pahat yang kemudian dijepit dengan baut penjepit (set screw). Lubang pemegang pahat biasanya membentuk sudut 15 sampai 20° terhadap alasnya. Sudut ini juga mempunyai pengaruh terhadap besaran sudut total dari Sudut Rake Belakang.
- Pemegang pahat kiri (Gambar 4.a) digunakan untuk pemesinan mendekati chuck dan untuk menyayat benda kerja dari kanan ke kiri. Pahat jenis ini ditandai oleh huruf L (left) untuk menunjukkan arah pemakanan.
- Pemegang pahat kanan (Gambar 4.b) digunakan untuk pemesinan mendekati kepala lepas, untuk membubut dari kiri ke kanan, dan untuk pembubutan facing. Pahat jenis ini ditandai oleh huruf R (right).
- Pemegang pahat rata (Gambar 4.c) merupakan pemegang pahat multiguna. Alat ini dapat digunakan untuk membubut dari kiri maupun dari kanan dan digunakan juga untuk operasi pemesinan yang umum. Pemegang pahat jenis ini ditandai oleh huruf S (straight).
- Pemegang pahat carbide (Gambar 4.d) khusus digunakan untuk pahat carbide. Pemegang pahat ini mempunyai lubang persegi empat yang sejajar dengan alasnya. Didesain seperti itu karena pahat bubut carbide harus dijepit tanpa adanya Sudut Rake Belakang. Pemegang pahat jenis ini ditandai oleh huruf C.
- Pemegang pahat insert (Gambar 4.e) merupakan pemegang pahat khusus untuk mata potong insert.
3. Mesin frais
Proses pemesinan frais adalah proses penyayatan benda
kerja dengan alat potong dengan mata potong jamak yang
berputar. Proses penyayatan dengan gigi potong yang banyak yang
mengitari pahat ini bisa menghasilkan proses pemesinan lebih
cepat. Permukaan yang disayat bisa berbentuk datar, menyudut,
atau melengkung. Permukaan benda kerja bisa juga berbentuk
kombinasi dari beberapa bentuk.
Bagian-bagian mesin frais
Head merupakan tempat mekanisme motor penggerak terpasang pada mesin frais ini.
Spindel merupakan bagian yang menggerakkan arbor yaitu sebagai tempat mata pahat/cutter
Arbor digunakan untuk mencekam pahar frais yang terpasang pada sumbu utama. Arbor juga disebut poros frais yang berfungsi sebagai tempat dudukan pisau frais dan ditempatkan pada sumbu mesin.
Merupakan bagian dimana mata potong dan arbor terpasang.
Column adalah bagian yang digunakan untuk menyokong dan menuntun knee saat bergerak vertikal.
Knee merupakan bagian yang terpasang pada column, tempat mekanisme (transmisi penggerak) pengaturan pemakanan (feed) dan menopang saddle.
Saddle terpasang pada knee yang bergerak keluar masuk ke arah operator. Saddle digunakan untuk menopang meja.
Feed dial merupakan sebuah poros yang digunakan untuk mengatur gerakan meja saat pemakanan.
Crossfeed handwheel sama seperti feed dial hanya saja digunakan untuk menggerakkan meja (bed) secara horizontal.
Base merupakan landasan mesin yang terletak menyatu dengan lantai. Base juga berfungsi sebagai reservoir (penampung fluida pendingin).
Kepala pembagi digunakan untuk membuat roda gigi dan segi banyak beraturan.
Kepala lepas digunakan untuk menahan benda kerja yang panjang. Kepala lepas juga sebagai salah satu senter pada mesin frais.
Untuk mesin frais tegak, meja putar digunakan sebagai kepala pembaginya. Pada alat ini dibuat alur T untuk mencekam benda kerja dengan baut jepit.
Ragum digunakan untuk mencekam benda kerja. Ragum digunakan pada berbagai ukuran. Terdapat beberapa macam ragum, antara lain:
1. Ragum datar (ragum lurus) rangkanya dibuat dari besi tuang dengan rahang ragum dengan baja perkakas yang disepuh. Ragum datar digunakan untuk pekerjaan ringan.
2. Ragum pelat (ragum dengan bibir pemegang, ragum pelat dibuat lebih kuat dari ragum biasa. Ragum ini sangat cocok untuk mesin besar dan pekerjaan yang berat.
3. Ragum universal sudut (ragum dapat diputar), ragum ini dapat diatur ke arah horizontal dan vertikal sebesar sudut tertentu.
4. Ragum busur, pada alas ragum terdapat skala indeks tersebut.
Klasifikasi proses frais
Proses frais dapat diklasifikasikan dalam tiga jenis.
Klasifikasi ini berdasarkan jenis pahat , arah penyayatan, dan
posisi relatif pahat terhadap benda kerja.
- Frais periperal (Peripheral Milling)
Proses frais ini disebut juga slab milling, permukaan yang
difrais dihasilkan oleh gigi pahat yang terletak pada permukaan
luar badan alat potongnya. Sumbu dari putaran pahat biasanya
pada bidang yang sejajar dengan permukaan benda kerja yang
disayat.
- Frais muka (Face Milling)
Pada frais muka, pahat dipasang pada spindel yang
memiliki sumbu putar tegak lurus terhadap permukaan benda
kerja. Permukaan hasil proses frais dihasilkan dari hasil
penyayatan oleh ujung dan selubung pahat.
Pahat pada proses frais ujung biasanya berputar pada
sumbu yang tegak lurus permukaan benda kerja.. Pahat dapat
digerakkan menyudut untuk menghasilkan permukaan menyudut.
Gigi potong pada pahat terletak pada selubung pahat dan ujung
badan pahat.
Metode proses frais
Metode proses frais ditentukan berdasarkan arah relatif
gerak makan meja mesin frais terhadap putaran pahat. Metode proses frais ada dua yaitu frais naik dan frais turun.
Frais naik biasanya disebut frais konvensional (conventional milling). Gerak dari putaran pahat berlawanan arah terhadap
gerak makan meja mesin frais. Sebagai contoh, pada proses frais
naik apabila pahat berputar searah jarum jam, benda kerja disayat
ke arah kanan. Penampang melintang bentuk beram (chips) untuk
proses frais naik adalah seperti koma diawali dengan ketebalan
minimal kemudian menebal. Proses frais ini sesuai untuk mesin
frais konvensional/ manual, karena pada mesin konvensional
backlash ulir transportirnya relatif besar dan tidak dilengkapi
backlash compensation.
- Frais turun (Down Milling)
Proses frais turun dinamakan juga climb milling. Arah dari
putaran pahat sama dengan arah gerak makan meja mesin frais.
Sebagai contoh jika pahat berputar berlawanan arah jarum jam,
benda kerja disayat kekanan. Penampang melintang bentuk beram
(chips) untuk proses frais naik adalah seperti koma diawali dengan
ketebalan maksimal kemudian menipis. Proses frais ini sesuai
untuk mesin frais CNC, karena pada mesin CNC gerakan meja
dipandu oleh ulir dari bola baja, dan dilengkapi backlash
compensation. Untuk mesin frais konvensional tidak
direkomendasikan melaksanakan proses frais turun, karena meja
mesin frais akan tertekan dan ditarik oleh pahat.
Jenis mesin frais
Mesin frais yang digunakan dalam proses pemesinan ada
tiga jenis, yaitu:
- Column and knee milling machines
- Bed type milling machines
- Special purposes
Mesin jenis column and knee dibuat dalam bentuk mesin frais vertikal dan horizontal. Kemampuan melakukan
berbagai jenis pemesinan adalah keuntungan utama pada mesin
jenis ini. Pada dasarnya pada mesin jenis ini meja (bed), sadel, dan
lutut (knee) dapat digerakkan. Beberapa asesoris seperti cekam,
meja putar, kepala pembagi menambah kemampuan dari mesin
frais jenis ini. Walaupun demikian mesin ini memiliki kekurangan
dalam hal kekakuan dan kekuatan penyayatannya.
Mesin frais tipe bed (bed type) memiliki ukuran yang besar dan berat. Pergerakan meja pada mesin ini terbatas pada sudut tertentu tanpa ketentuan untuk penyetelan silang maupun vertikal. Mesin frais ini diklasifikasikan menjadi 3 jenis yaitu :
- Simplex (kepala spindle tunggal)
- Duplex (dua kepala spindle)
- Triplex (tiga kepala spindle)
Sedangkan pada mesin frais special purposes biasanya digunakan untuk keperluan mengerjakan satu jenis penyayatan dengan produktivitas/duplikasi yang sangat tinggi. Dengan menggunakan mesin frais khusus ini maka produktivitas mesin sangat tinggi, sehingga ongkos produksi menjadi rendah, karena mesin jenis ini tidak memerlukan penyettingan yang rumit.
Parameter pada mesin frais
Seperti pada mesin bubut, maka
parameter yang dimaksud adalah putaran spindel (n), gerak makan
(f), dan kedalaman potong (a). Putaran spindel bisa langsung
diatur dengan cara mengubah posisi handel pengatur putaran
mesin. Gerak makan bisa diatur dengan cara mengatur handel
gerak makan sesuai dengan tabel f yang ada di mesin. Gerak
makan ini pada proses frais ada dua macam yaitu gerak makan per
gigi (mm/gigi), dan gerak makan per putaran (mm/putaran).
Kedalaman potong diatur dengan cara menaikkan benda kerja, atau
dengan cara menurunkan pahat.
Putaran spindel (n) ditentukan berdasarkan kecepatan
potong. Kecepatan potong ditentukan oleh kombinasi material
pahat dan material benda kerja. Kecepatan potong adalah jarak
yang ditempuh oleh satu titik (dalam satuan meter) pada selubung
pahat dalam waktu satu menit. Rumus kecepatan potong identik
dengan rumus kecepatan potong pada mesin bubut. Pada proses
frais besarnya diameter yang digunakan adalah diameter pahat.
Rumus kecepatan potong :
Dimana :
V = kecepatan potong (m/menit)
d = diameter pahat (mm)
n = putaran benda kerja (putaran/menit)
Setelah kecepatan potong diketahui, maka gerak makan
harus ditentukan. Gerak makan (f) adalah jarak lurus yang
ditempuh pahat dengan laju konstan relatif terhadap benda kerja
dalam satuan waktu, biasanya satuan gerak makan yang
digunakan adalah mm/menit,
Kedalaman portong (a) ditentukan berdasarkan selisih tebal
benda kerja awal terhadap tebal benda kerja akhir. Untuk
kedalaman potong yang relatih besar diperlukan perhitungan daya
potong yang diperlukan untuk proses penyayatan.
Memasang Dan Menggunakan Pisau Mesin Frais
Mesin frais digunakan untuk menghasilkan permukaan benda kerja secara akurat dengan gerakan utama berputar. Pemilihan dan penggunaan pisau frais harus dipraktekkan dalam upaya memperoleh hasil yang optimum. Selain pemilihan kecepatan spindel yang tepat, operator mesin harus mengetahui bagaimana kerja mesin frais pada saat menggunakan pisau frais dengan kelonggaran yang berbeda-beda.
Pisau frais dibuat dalam bermacam-macam jenis dan ukuran. Jenis-jenis pisau frais tersebut adalah:
Pisau mantel digunakan untuk mengefrais permukaan datar, alur lebar yang dangkal dan frais bertangga. Terdapat pisau mantel bersisi potong lurus yang digunakan untuk pemakanan tipis dan pisau mantel bersisi potong spiral yang digunakan untuk pemakanan tebal pada benda kerja yang besar. Apabila bidang permukaan yang difrais lebar, solusinya adalah dengan cara digabungkan pasangan pisau mantel spiral yang mempunyai diameter sama dengan arah spiral yang berlawanan.
Pisau sudut tunggal digunakan untuk mengefrais sudut pada sisi benda kerja, mengefrais sambungan ekor burung, mengefrais serong sudut benda kerja, dan mengefrais alur sudut yang lurus pada permukaan radial. Sedangkan pisau sudut ganda digunakan untuk mengefrais alur V dan mengefrais alur spiral.
Pisau pembentuk digunakan untuk membentuk profil secara teliti dan hanya untuk tujuan khusus. Terdapat bermacam-macam jenis pisau pembentuk yang disesuaikan dengan fungsinya. Diantarannya yaitu :
a. Pisau roda gigi yang digunakan untuk membuat profil gigi dari roda gigi dengan menggunakan sistem modul dan diametral pitch.
b. Pisau roda cacing yang digunakan untuk finishing roda gigi cacing.
c. Pisau gigi rantai yang digunakan untuk membuat roda-roda rantai.
d. Pisau alur yang digunakan untuk membuat pasak luar pada poros.
e. Pisau lengkung yang digunakan untuk membentuk bidang cembung.
f. Pisau cekung yang digunakan untuk membentuk alur cekung.
g. Pisau pembulat sudut yang digunakan untuk membentuk fillet pada sudut benda kerja.
h. Pisau Pembentuk Peluas digunakan untuk membuat alur peluas.
Pisau sisi dan muka memiliki bentuk cakram dengan sisi potong pada tiap sisinya. Pisau ini digunakan untuk mengefrais bidang vertikal, mengefrais bertangga, mengefrais alur A, mengefrais V-90, mengefrais pasang sejajar, mengefrais bidang bawah dengan mesin vertikal.
Digunakan untuk memotong putar, membuang kelebihan logam sebelum proses frais membuat alur yang sempit dan membuat alur sudut.
Digunakan untuk mengefrais alur, mengefrais alur pasak dan mengefrais bidang rata sempit. Bentuknya menyerupai pisau sisi dan muka hanya saja sisi potong hanya terdapat pada lingkarannya saja.
Digunakan untuk menghasilkan permukaan yang rata pada mesin vertikal, meratakan tepi benda kerja pada mesin horizontal dan mengefrais alur dangkal dan mengefrais bertangga.
Digunakan untuk mengefrais alur, mengefrais pasak, mengefrais bidang rata pada permukaan miring atau lengkung, mengefrais dudukan baut dan memperbaiki kesalahan letak lubang.
Pisau alur T dibuat dengan tangkai lurus atau tirus. Sisi potong terdapat pada tiap sisi. Alur T dikerjakan dengan terlebih dahulu membuat alur dengan frais jari, lalu bagian bawah diperlebar menggunakan pisau alur T
Pisau ini digunakan untuk mengefrais sisi ekor burung. Ujung pemotong mempunyai pisau bersudut tunggal dengan diameter yang lebih kecil.
Pemotongan alur menurut lingkaran dari pisau. Digunakan untuk membuat alur pasak cekung yang sama dengan ukuran pasak. Pemilihan diameter, lebar dan dalam dapat diperoleh pada diagram pisau.
Mengasah Pisau Frais
Selama proses mengefrais, mata potong dari pisau frais akan semakin aus dan bisa mengakibatkan mata potong tumpul, ketidak akuratan benda kerja dan permukaan yang dihasilkan tidak bersih. Sehingga pisau frais perlu diasah pada pengasah pisau frais.
Selama proses penggerindaan, pisau ditekan pada tooth stay dengan menggunakan satu tangan. Tangan yang satunya menggerakkan meja dan cutter menuju batu gerinda cup wheel. Sehingga akhirnya semua gigi terasah secara bergantian.
Memasang Pisau Frais
Pisau frais harus dapat berputar tanpa adanya hentakan, sehingga mata potongnya tidak cepat mengalami aus. Selain itu pisau potong yang tidak berputar dengan benar akan mengakibatkan perbedaan kedalaman pemakanan.
4. Mesin Sekrap
Mesin sekrap (shap machine machine) disebut disebut pula mesin ketam atau serut.
Mesin ini digunakan digunakan untuk mengerjakan mengerjakan bidang-bidang yang rata, cembung, cekung, beralur dalam kedudukan mendatar, tegak ataupun miring. Mesin sekrap adalah suatu mesin perkakas dengan gerakan utama lurus bolak-balik secara vertikal maupun horisontal.
Prinsip pengerjaan pengerjaan pada mesin sekrap adalah benda yang disayat
atau dipotong dalam keadaan diam (dijepit pada ragum) kemudian
pahat bergerak lurus bolak balik atau maju mundur melakukan penyayatan (gerak translasi translasi).
Berdasarkan gerakan pahat dan benda kerja, proses sekrap dapat dilakukan secara horizontal dan vertikal.
a. Langkah maju
b. Langkah mundur
c. Gerak pemakanan mendatar
d. Kedalaman pemakanan
a. Langkah maju
b. Langkah mundur
c. Gerak permukaan vertikal
d. Lebar pemakanan
Jenis gerakan mesin sekrap
Merupakan gerakan pahat maju dan mundur. Gerak maju disebut langkah kerja, gerak mundur disebut langkah tidak kerja.
- Gerakan feeding (langkah pemakanan)
Gerakan ini menghasilkan tatal yang terpotong.
- Pengaturan dalamnya pemotongan
Pengaturan ini menghasilkan kedalaman pemotongan yang erat kaitannya dengan perencanaan waktu pemesinan.
Jenis-jensi penyayatan pada mesin sekrap
- Penyayatan permukaan (facing)
- Penyayatan alur (slotting)
- Penyayatan tangga (steps)
Komponen mesin sekrap
Merupakan keseluruhan mesin tempat mekanik
penggerak dan tuas pengatur.
Merupakan tempat kedudukan benda kerja atau penjepit benda kerja. Meja mesin didukung dan digerakkan oleh eretan lintang dan eretan tegak.
Fungsinya untuk menggerakkan pahat maju mundur. Lengan diikat dengan engkol menggunakan pengikat lengan. Kedudukan lengan diatas badan dan dijepit pelindung lengan agar gerakannya lurus.
Fungsinya untuk mengatur ketebalan pemakanan pahat. Dengan memutar roda pemutar maka pahat akan turun atau naik. Ketebalan pemakanan dapat dibaca pada dial. Eretan dapat dimiringkan untuk penyekrapan bidang bersudut atau miring. Kemiringan eretan dapat dibaca pada pengukur sudut eretan.
Fungsinya untuk mengatur atau memilih jumlah langkah lengan mesin per menit. Untuk pemakanan tipis dapat dipercepat. Pengaturan harus pada saat mesin berhenti.
Berfungsi mengatur panjang pendeknya langkah pahat atau lengan sesuai panjang benda yang disekrap. Pengaturan dengan memutar tap ke arah kanan atau kiri.
Tuas ini terletak pada lengan mesin dan berfungsi untuk mengatur kedudukan pahat terhadap benda kerja. Pengaturan dapat dilakukan setelah mengendorkan pengikat lengan.
- Tuas pengantar gerakan otomatis meja melintang
Untuk menyekrap secara otomatis diperlukan pengaturan-pengaturan panjang engkol yang mengubah gerakan putar mesin pada roda gigi menjadi gerakan lurus meja. Dengan demikian meja melakukan gerak ingsutan (feeding).
Jenis-jenis mesin sekrap
Mesin sekrap yang sering digunakan adalah mesin sekrap horizontal. Selain itu ada mesin sekrap vertikal yang biasanya dinamakan mesin slotting/slotter. Proses sekrap ada dua macam yaitu proses sekrap (shaper) dan planer. Proses sekrap dilakukan untuk benda kerja yang relatif kecil, sedangkan proses planer untuk benda kerja yang besar.
Pada mesin ini pahat melakukan gerakan bolak-balik, sedangkan benda kerja melakukan gerakan ingsutan. Cocok untuk benda pendek dan tidak terlalu berat.
- Mesin sekrap vertikal (slotter)
Mesin sekrap jenis ini digunakan untuk pemotongan dalam, menyerut dan bersudut serta untuk pengerjaan permukaan-permukaan yang sukar dijangkau. Gerakan pahat dari mesin ini naik turun secara vertikal, sedangkan benda kerja bisa bergeser ke arah memanjang dan melintang. Mesin ini juga dilengkapi dengan meja putar, sehingga dengan mesin ini bisa dilakukan pengerjaan pembagian bidang yang sama besar.
- Mesin sekrap eretan (planner)
Mesin planner digunakan untuk mengerjakan benda kerja yang panjang dan besar (berat). Benda kerja dipasang pada eretan yang melakukan gerak bolak-balik, sedangkan pahat membuat gerakan ingsutan dan gerak penyetelan. Lebar benda ditentukan oleh jarak antar tiang-tiang mesin.
Prinsip dasar pemotongan
Pahat bergerak maju mundur, benda kerja bergerak ke arah melintang. Pemotongan hanya terjadi pada gerak langkah maju, pada saat langkah mundur benda kerja bergeser.
Bentuk pahat sekrap
a. Pahat sekrap kasar lurus
b. Pahat sekrap kasar lengkung
c. Pahat sekrap datar
d. Pahat sekrap runcing
e. Pahat sekrap sisi
f. Pahat sekrap sisi kasar
g. Pahat sekrap sisi datar
h. Pahat sekrap profil
Geometri pahat sekrap
α = sudut bebas
β = sudut mata potong (baji)
γ = sudut buang
δ = sudut potong (α + β)
Elemen dasar proses sekrap
Pada proses sekrap gerak makan (f) adalah gerakan pahat per langkah penyayatan, kecepatan potong adalah kecepatan potong rata-rata untuk gerak maju dan gerak kembali dengan perbandingan kecepatan (Rs) = Vm/Vr. Harga Rs < 1.
a. Kecepatan potong rata-rata :
lt = lv + lw + ln
np = jumlah langkah per menit
b. Kecepatan makan :
f = gerak makan
c. Waktu pemotongan
d. Kecepatan penghasilan tatal
Daftar Pustaka
Daryanto, 1987, Mesin
Pengerjaan Logam, Penerbit Tarsito, Bandung Gerling, Heinrich, 1965, All
About Machine Tools, Wiley Eastern Ltd, India
Krar, Stephen F., 1977, Technology
of Machine Tools, McGraw-Hill, USA
Krar, S.F., Amand, J.W., Oswald, J.E.St., Machine Tool Operations, McGraw Hill,
USA
Lasco, Orville D., Nelson, Clyde A., Porter, Harold W., 1977, Machine Shop operations and setup,
American Technical Publishers, USA
Sumber refrensi dari internet:
http://ft.unsada.ac.id/wp-content/uploads/2008/04/bab4-pp2.pdf
http://achmadarifin.com/cara-membubut-tirus-dengan-mesin-bubut
http://i-hidayat.blogspot.com/2012/01/parameter-proses-permesinan-mesin-bubut.html
https://mechanical-engineering19.blogspot.com/2016/10/bagian-utama-mesin-frais-dan.html
http://staff.uny.ac.id/sites/default/files/pendidikan/dr-dwi-rahdiyanta-mpd/teori-pemesinan-dasar-proses-fraiss-milling.pdf
